Как 3D-принтеры используются в архитектуре?

Введение: Революция в архитектурном проектировании

Архитектура всегда была на стыке искусства и инженерной мысли, постоянно ища новые способы визуализации и реализации смелых идей. С появлением технологий 3D-печати эта отрасль получила мощный инструмент, который кардинально меняет подходы к проектированию, макетированию и даже строительству. От создания высокодетализированных физических моделей до возведения целых зданий – 3D-принтеры открывают перед архитекторами и строителями невиданные ранее возможности.

Ни один серьезный архитектурный проект не обходится без макета, который позволяет наглядно представить будущую постройку, оценить ее пропорции, взаимодействие с окружающей средой и проработать детали. Традиционные методы изготовления макетов из картона, дерева, пенопласта или гипса трудоемки, требуют высокой квалификации и часто не позволяют передать всю сложность современных архитектурных форм. 3D-печать предлагает быструю, точную и экономически эффективную альтернативу, позволяя воплощать в жизнь самые сложные замыслы.

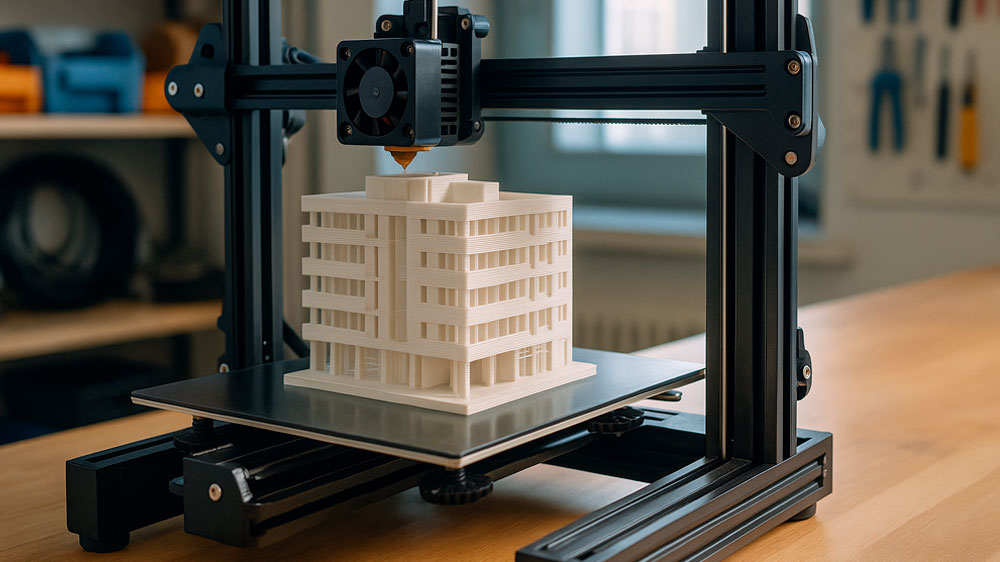

Создание архитектурных макетов нового поколения

Одним из первых и наиболее очевидных применений 3D-печати в архитектуре стало создание физических макетов. Современные 3D-принтеры позволяют архитекторам быстро преобразовывать цифровые модели из CAD-программ в детализированные физические объекты.

Преимущества 3D-печати для макетирования

• Скорость: Создание макета на 3D-принтере занимает значительно меньше времени по сравнению с ручным изготовлением. Сложные модели могут быть напечатаны за ночь, что ускоряет процесс проектирования и согласования.
• Точность и детализация: 3D-печать позволяет воспроизводить мельчайшие детали и сложные геометрические формы с высокой точностью, что труднодостижимо при ручной работе. Это особенно важно для демонстрации сложных фасадов, текстур и внутренних планировок.
• Стоимость: Хотя первоначальные инвестиции в оборудование могут быть значительными, стоимость расходных материалов и трудозатрат при 3D-печати макетов часто оказывается ниже, особенно при создании нескольких итераций или сложных моделей.
• Гибкость и итеративность: Возможность быстро вносить изменения в цифровую модель и печатать обновленные версии макета позволяет архитекторам легко экспериментировать с различными вариантами дизайна и оперативно реагировать на замечания заказчика.
• Наглядность: Физический макет гораздо лучше передает объем, пропорции и эстетику проекта, чем 2D-чертежи или даже 3D-визуализации на экране. Это облегчает коммуникацию с клиентами, инвесторами и другими заинтересованными сторонами.

Материалы для архитектурных макетов

Для печати архитектурных макетов используются различные материалы, выбор которых зависит от требуемой детализации, прочности и внешнего вида:

• PLA (Полилактид): Самый популярный и доступный материал. PLA пластик прост в печати, экологичен (биоразлагаем) и доступен в широкой цветовой гамме. Идеально подходит для концептуальных и рабочих макетов.
• PETG (Полиэтилентерефталат-гликоль): Более прочный и термостойкий, чем PLA. PETG пластик обладает хорошей спекаемостью слоев и устойчивостью к УФ-излучению, подходит для более долговечных макетов.
• Фотополимерные смолы (SLA/DLP): Эти материалы используются в принтерах, работающих по технологиям стереолитографии (SLA) или цифровой обработки света (DLP). Они позволяют добиться высочайшей детализации и гладкой поверхности, что идеально для презентационных макетов высокого класса.
• Гипс (ColorJet Printing): Технология позволяет создавать полноцветные макеты непосредственно в процессе печати, что идеально для визуализации отделочных материалов и ландшафта.

В тех случаях, когда рабочая область принтера не позволяет напечатать макет целиком, его разбивают на части, которые затем склеиваются. Для соединения деталей или добавления мелких элементов может использоваться 3D-ручка с соответствующим пластиком.

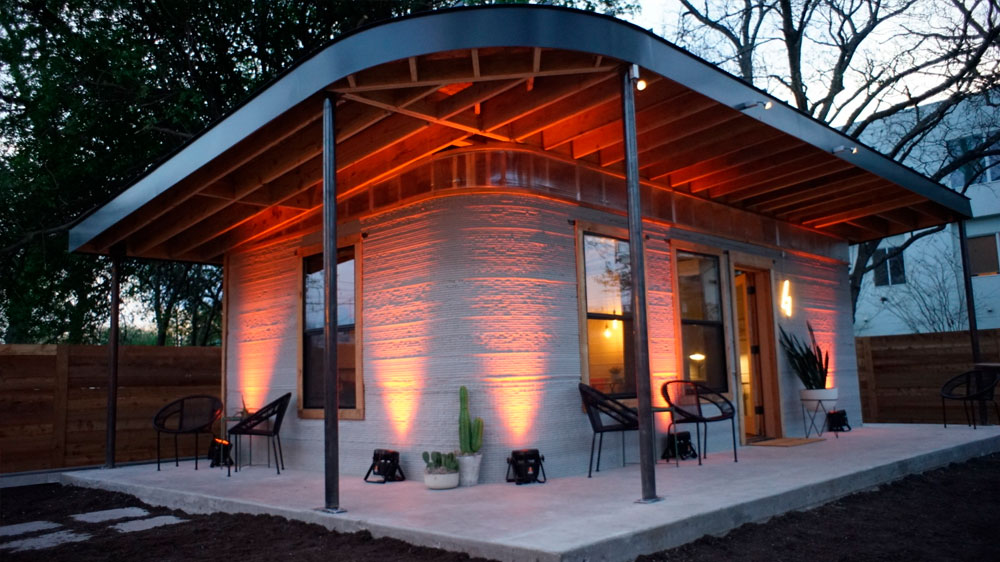

Масштабное строительство: Печать зданий и конструкций

Помимо макетирования, 3D-печать находит все более широкое применение в производстве реальных строительных конструкций и даже целых зданий. Эта область, известная как строительная 3D-печать или аддитивное производство в строительстве (Construction Additive Manufacturing, CAM), развивается стремительными темпами.

Технологии крупномасштабной 3D-печати

Существует несколько основных подходов к 3D-печати зданий:

• Экструзия материала (бетон, геополимеры): Наиболее распространенный метод, напоминающий FDM-печать в настольных принтерах, но в гигантских масштабах. Специальные строительные смеси (часто на основе цемента) послойно выдавливаются через большое сопло, формируя стены и другие конструкции. Принтеры могут быть портальными (движущимися по рельсам над строительной площадкой) или роботизированными (использующими промышленные манипуляторы).
• Порошковое спекание (D-Shape): Технология, при которой связующее вещество выборочно наносится на слой порошкообразного материала (например, песка), склеивая его. Позволяет создавать сложные геометрические формы.
• Аддитивное производство с использованием проволоки и дуги (WAAM): Метод, заимствованный из металлообработки, где металлический пруток плавится с помощью электрической дуги и послойно наносится для создания металлических конструкций, например, мостов или каркасов.

Преимущества и вызовы строительной 3D-печати

Преимущества:

• Скорость возведения: 3D-принтеры могут строить стены и базовые конструкции значительно быстрее традиционных методов.
• Снижение затрат: Уменьшение трудозатрат, экономия на опалубке и сокращение строительных отходов могут привести к снижению общей стоимости проекта.
• Свобода дизайна: Технология позволяет легко создавать сложные криволинейные формы и нестандартные архитектурные решения, которые сложно или дорого реализовать традиционными способами.
• Уменьшение отходов: Аддитивный процесс использует ровно столько материала, сколько необходимо, минимизируя строительный мусор.
• Повышение безопасности: Автоматизация опасных строительных работ снижает риски для рабочих.

Вызовы:

• Материаловедение: Разработка и стандартизация строительных смесей, обладающих нужными свойствами (скорость застывания, прочность, долговечность), все еще является активной областью исследований.
• Нормативная база: Строительные нормы и правила пока не всегда адаптированы к новым технологиям, что может затруднять получение разрешений.
• Масштабируемость и логистика: Транспортировка и установка крупногабаритных принтеров, обеспечение непрерывной подачи материала требуют решения логистических задач.
• Интеграция коммуникаций: Прокладка инженерных сетей (электрика, сантехника) в напечатанных стенах требует продуманных решений.
• Структурная целостность: Обеспечение долгосрочной прочности и сейсмостойкости напечатанных конструкций требует дальнейших исследований и испытаний.

Примеры реализованных проектов

Несмотря на вызовы, в мире уже реализовано множество проектов с использованием строительной 3D-печати:

• Apis Cor (Россия/США): Компания известна тем, что напечатала дом в подмосковном Ступино менее чем за 24 часа, а также построила самое большое в мире 3D-печатное здание (административное здание муниципалитета Дубая).
• ICON (США): Разрабатывает доступное жилье с помощью 3D-печати, реализуя проекты в США и Латинской Америке, включая целые поселения. Также работает над проектами для NASA по строительству баз на Луне и Марсе.
• WASP (Италия): Специализируется на печати зданий из местных экологичных материалов (например, глины и соломы), создавая проект Tecla – прототип устойчивого жилья.
• COBOD (Дания): Производитель строительных 3D-принтеров, чье оборудование используется для печати жилых домов, ветряных турбин и других конструкций по всему миру.
• MX3D (Нидерланды): Напечатали первый в мире стальной пешеходный мост в Амстердаме с использованием технологии WAAM.

Кастомные элементы и дизайн интерьеров

3D-печать открывает широкие возможности не только для создания макетов и основных конструкций, но и для производства уникальных архитектурных элементов и деталей интерьера. Это могут быть:

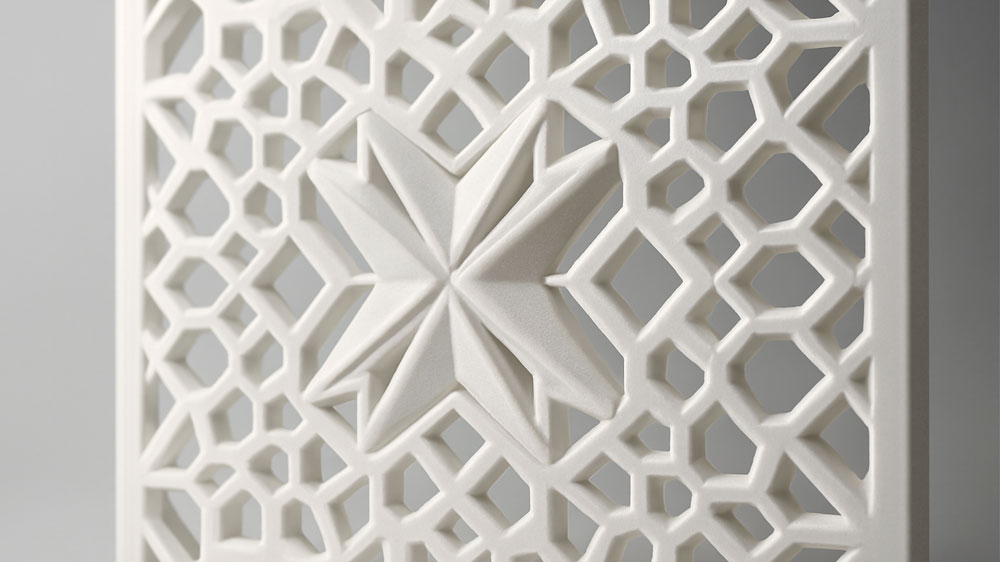

• Сложные фасадные панели: Создание нестандартных, параметрических или перфорированных панелей для облицовки зданий.
• Декоративные элементы: Печать лепнины, барельефов, решеток, капителей и других уникальных украшений.
• Опалубка для сложных форм: Изготовление точной и сложной опалубки для заливки бетоном нестандартных конструкций.
• Элементы интерьера: Печать кастомной мебели (стулья, столы, светильники), перегородок, акустических панелей, сантехники и других декоративных изделий.
• Функциональные компоненты: Создание нестандартных вентиляционных решеток, креплений, соединительных узлов.

Использование различных материалов, включая инженерные пластики, композиты и даже металлы, позволяет добиваться необходимых эстетических и функциональных характеристик.

Реставрация и сохранение наследия

3D-технологии играют все более важную роль в сохранении и реставрации архитектурного наследия. С помощью 3D-сканирования можно создать точную цифровую копию поврежденного или утраченного элемента (например, фрагмента лепнины, статуи, капители). Затем эта цифровая модель используется для печати точной копии или формы для отливки реставрационного элемента. Это позволяет восстанавливать исторические здания с высокой точностью, используя современные материалы или воссоздавая оригинальные технологии.

Программное обеспечение и интеграция в рабочий процесс

Эффективное использование 3D-печати в архитектуре невозможно без соответствующего программного обеспечения. Современные CAD-системы и BIM-платформы (Building Information Modeling) позволяют создавать детализированные цифровые модели, которые затем могут быть напрямую отправлены на 3D-принтер. Специализированные слайсеры подготавливают модель к печати, генерируя G-код (управляющие команды для принтера). Интеграция 3D-печати в цифровой рабочий процесс архитектора позволяет оптимизировать проектирование и производство.

Будущее 3D-печати в архитектуре

Потенциал 3D-печати в архитектуре далеко не исчерпан. Среди перспективных направлений инноваций и разработок можно выделить:

• Мультиматериальная печать: Возможность печатать конструкции из нескольких материалов одновременно (например, несущий каркас, утеплитель и отделка).
• Роботизация и автоматизация: Использование автономных роботов для строительства непосредственно на площадке.
• Интеграция с ИИ: Применение искусственного интеллекта для оптимизации дизайна под 3D-печать, генеративного дизайна и контроля качества.
• Устойчивые материалы: Развитие и использование экологически чистых и переработанных материалов для строительной печати.
• Печать в экстремальных условиях: Применение технологий для строительства в труднодоступных районах, зонах бедствий и даже в космосе (например, лунные и марсианские базы).

Заключение

3D-печать уже оказала значительное влияние на архитектуру, предоставив инструменты для быстрого и точного макетирования, создания уникальных элементов и даже возведения зданий. По мере развития технологий, материалов и нормативной базы можно ожидать еще более глубокой интеграции аддитивного производства в строительную отрасль. Для архитектурных бюро, строительных компаний и дизайн-студий освоение 3D-печати становится не просто модным трендом, а стратегическим преимуществом, позволяющим повысить эффективность, расширить творческие горизонты и создавать архитектуру будущего.
