Покращення адгезії першого шару: секрети ідеального 3D-друку

Вступ: важливість першого шару в 3D-друці

Перший шар у 3D-друці — це фундамент вашої моделі. Від його якості залежить успіх усього процесу друку. Погана адгезія першого шару може призвести до деформації моделі, відшарування від платформи й навіть повного провалу друку. У цій статті ми розглянемо вісім ключових секретів, які допоможуть вам досягти ідеальної адгезії першого шару та вивести ваш 3D-друк на новий рівень якості.

Хороша адгезія першого шару забезпечує такі переваги:

• Стабільність моделі під час друку
• Зменшення ймовірності деформації та короблення
• Покращення загальної якості друку
• Зниження ризику невдалих спроб друку
• Економія часу та матеріалів

Давайте детально розглянемо кожен із секретів ідеальної адгезії першого шару.

1. Правильне калібрування столу

Перший і найважливіший крок до ідеальної адгезії — це правильне калібрування столу. Відстань між соплом і столом має бути оптимальною для створення міцного першого шару.

Методи калібрування столу

Існує кілька методів калібрування столу:

• Метод аркуша паперу: Найпростіший і найпоширеніший метод. Між соплом і столом має проходити аркуш паперу з невеликим опором.
• Використання калібрувальних карт: Спеціальні калібрувальні карти мають фіксовану товщину й дозволяють точніше налаштувати люз.
• Друк тестових шаблонів: Друк спеціальних калібрувальних шаблонів допомагає візуально оцінити якість першого шару та внести необхідні корективи.
• Використання цифрового індикатора: Цей метод забезпечує високу точність, але вимагає додаткового обладнання.

Для більшості 3D-принтерів рекомендується відстань, що дорівнює товщині аркуша паперу (близько 0,1 мм). Проте точне значення може варіюватися залежно від типу матеріалу та налаштувань друку.

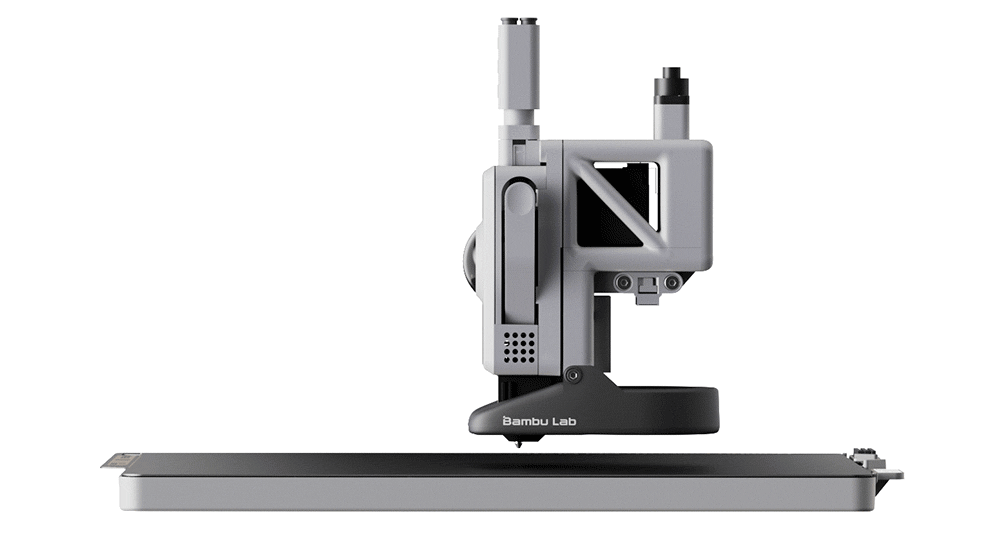

Автоматичне калібрування з використанням ШІ

Сучасні принтери, такі як серія Bambu Lab, пропонують автоматичне калібрування столу з використанням штучного інтелекту. Наприклад, Bambu Lab X1 Carbon використовує технологію лідар для ще точнішого калібрування, що суттєво підвищує успішність друку.

Переваги автоматичного калібрування:

• Висока точність і повторюваність
• Економія часу на ручному налаштуванні
• Зменшення впливу людського фактора
• Адаптація до змін у геометрії столу з часом

Якщо ваш принтер підтримує автоматичне калібрування, рекомендується використовувати цю функцію регулярно для підтримки оптимальних налаштувань друку.

2. Вибір оптимальної температури столу та екструдера

Температура відіграє ключову роль в адгезії першого шару. Кожен матеріал має свій оптимальний температурний діапазон для столу та екструдера.

Температурні профілі для різних матеріалів

Ці значення є орієнтовними для стандартних швидкостей друку. Завжди перевіряйте рекомендації виробника філамента та експериментуйте для досягнення найкращих результатів.

Останнім часом ринок 3D-друку здійснив значний стрибок у швидкості. Лідером цієї тенденції став Bambu Lab, за яким пішли й інші виробники, включаючи Creality. Хоча Bambu Lab заявляє про можливість друку зі швидкістю до 500 мм/с, на практиці користувачі зазвичай працюють на 300-350 мм/с. Навіть ці "повсякденні" швидкості набагато перевищують стандарти, прийняті в галузі раніше.

При використанні таких високошвидкісних принтерів необхідно підвищувати температуру екструдера для забезпечення правильного плавлення та екструзії пластику. Ось приблизні температурні діапазони для високошвидкісного друку:

При роботі з високошвидкісними принтерами важливо пам'ятати, що збільшення швидкості друку вимагає ретельного налаштування не лише температури, а й інших параметрів, таких як швидкість подачі філамента, охолодження та ретракція. Експериментуйте з налаштуваннями, починаючи з нижчих швидкостей і поступово збільшуючи їх, щоб знайти оптимальний баланс між швидкістю та якістю друку для вашого конкретного принтера та матеріалу.

Вплив температури на адгезію

Температура впливає на адгезію таким чином:

• Температура столу: Занадто низька температура може призвести до швидкого охолодження та відшарування першого шару. Занадто висока температура може викликати деформацію та "слонячу ногу".
• Температура екструдера: Недостатня температура може призвести до поганого сплавлення шарів і слабкої адгезії. Надмірна температура може викликати пузиріння та погіршення якості друку.

Для досягнення оптимальних результатів рекомендується створити температурну вежу для кожного нового типу філамента. Це допоможе визначити ідеальну температуру друку для конкретного матеріалу та принтера.

3. Використання спеціальних засобів для адгезії

Спеціальні засоби можуть значно покращити адгезію першого шару, особливо при роботі зі складними матеріалами чи на гладких поверхнях друку.

Огляд популярних засобів для адгезії

• PEI (поліефірімід): Сучасне рішення, що забезпечує відмінну адгезію для більшості матеріалів. PEI — це гнучкий матеріал, який може бути як наклеєний на поверхню столу, так і використовуватися у вигляді готових знімних платформ (PEI plate). Багато виробників зараз пропонують вже готові PEI-платформи, які легко встановлюються та знімаються з робочої поверхні принтера. Він особливо ефективний для PLA, PETG та ABS.
• 3DLAC: Спеціальний спрей для покращення адгезії, підходить для більшості матеріалів.
• Magigoo: Клей-олівець, розроблений спеціально для 3D-друку.
• BuildTak: Спеціальне покриття для столу, що забезпечує відмінну адгезію.
• Клей-олівець: Недороге та ефективне рішення, особливо для PLA.
• Каптонова стрічка: Термостійка стрічка, підходить для високотемпературних матеріалів.

Кожен із цих засобів має свої переваги та краще підходить для певних матеріалів і умов друку. PEI, бувши відносно новим рішенням, заслуговує особливої уваги завдяки своїй універсальності та ефективності.

Переваги використання PEI:

• Відмінна адгезія для широкого спектра матеріалів
• Довговічність і багаторазове використання
• Легкість в обслуговуванні — достатньо протерти ізопропіловим спиртом
• Гладка поверхня першого шару друку
• Не вимагає додаткових адгезивних засобів для більшості матеріалів

При виборі засобу для адгезії враховуйте тип матеріалу, з яким ви працюєте, особливості вашого принтера та особисті вподобання. Експериментуйте з різними рішеннями, щоб знайти оптимальний варіант для ваших завдань.

Правильне застосування 3DLAC

3DLAC є одним із найефективніших і універсальних рішень для покращення адгезії. Ось покрокова інструкція щодо його застосування:

1. Очистіть поверхню столу. Для звичайного забруднення достатньо теплої мильної води. Для більш ретельного очищення або видалення жирних слідів використовуйте ізопропіловий спирт.
2. Струсніть балончик 3DLAC перед використанням.
3. Розпиліть тонкий шар 3DLAC на поверхню столу з відстані 20-30 см.
4. Дайте спрею висохнути протягом 1-2 хвилин.
5. Почніть друк, поки поверхня злегка липка.

3DLAC особливо ефективний при роботі з такими складними матеріалами, як ABS, нейлон або PETG. Він створює тонкий шар на поверхні столу, який покращує зчеплення матеріалу з платформою.

Важливо: Не наносьте занадто товстий шар 3DLAC, оскільки це може призвести до зворотного ефекту та погіршити адгезію. Тонкий, рівномірний шар — ключ до успіху.

4. Налаштування швидкості друку першого шару

Швидкість друку першого шару відіграє вирішальну роль у забезпеченні хорошої адгезії. Правильне налаштування швидкості може значно покращити якість вашого друку.

Оптимальні налаштування швидкості

Як правило, швидкість друку першого шару має бути нижчою, ніж швидкість друку наступних шарів. Ось деякі рекомендації для стандартних 3D-принтерів:

• Перший шар: 20-30 мм/с
• Наступні шари: 50-60 мм/с і вище (залежить від можливостей принтера та матеріалу)

Однак ці значення можуть варіюватися залежно від типу матеріалу та конкретної моделі:

Швидкість друку на високошвидкісних принтерах

Важливо зазначити, що сучасні високошвидкісні принтери, такі як Bambu Lab, здатні друкувати на набагато вищих швидкостях. Для цих принтерів рекомендації щодо швидкості друку суттєво відрізняються:

• Перший шар: 30-60 мм/с
• Наступні шари: 100-350 мм/с (залежно від моделі принтера та матеріалу)

При роботі з високошвидкісними принтерами важливо пам'ятати наступне:

• Навіть на високошвидкісних принтерах перший шар зазвичай друкується повільніше для забезпечення кращої адгезії.
• Високі швидкості друку вимагають відповідного збільшення температури екструдера (як ми обговорювали в розділі про температуру).
• Якість друку на високих швидкостях залежить від багатьох факторів, включаючи жорсткість конструкції принтера, тип екструдера та систему охолодження.
• При переході на високі швидкості може знадобитися додаткове налаштування ретракції та інших параметрів друку.

Незалежно від типу вашого принтера, завжди починайте з нижчих швидкостей і поступово збільшуйте їх, спостерігаючи за якістю друку. Це допоможе знайти оптимальний баланс між швидкістю та якістю для вашого конкретного обладнання та матеріалу.

Вплив швидкості на якість адгезії

Повільний друк першого шару має кілька переваг:

• Дозволяє матеріалу краще прилипнути до поверхні столу
• Забезпечує рівномірніший розподіл пластику
• Зменшує ймовірність утворення бульбашок і нерівностей
• Дає час для правильного охолодження та затвердіння матеріалу

Однак занадто повільний друк може призвести до надмірного нагрівання матеріалу та деформації. Тому важливо знайти баланс між швидкістю та якістю.

Порада: Якщо у вас виникають проблеми з адгезією, спробуйте зменшити швидкість друку першого шару на 5-10 мм/с і подивіться, чи покращиться результат.

5. Правильний вибір матеріалу для друку

Вибір відповідного матеріалу для вашого проєкту також впливає на адгезію першого шару. Різні матеріали мають різні властивості та вимагають різного підходу до забезпечення хорошої адгезії.

Порівняння популярних матеріалів

Варто зазначити, що TPU, всупереч складнощам в друці через його гнучкість, зазвичай не викликає проблем з адгезією. Цей матеріал добре прилипає до поверхні столу навіть при низьких температурах (50-60°C) або навіть на холодному столі. Основні складнощі при роботі з TPU пов'язані з його подачею та налаштуванням параметрів екструзії, а не з адгезією першого шару.

Детальніше про властивості та особливості різних матеріалів для 3D-друку ви можете прочитати в нашій статті "Різновиди пластиків для 3D-друку".

Вибір матеріалу для початківців

Якщо ви новачок у 3D-друці, рекомендується почати з PLA. Це універсальний і легкий у використанні матеріал, який має такі переваги:

• Добре прилипає до більшості поверхонь
• Не вимагає високих температур друку
• Мінімальна усадка та деформація
• Широкий вибір кольорів і варіантів
• Екологічно чистий і безпечний для використання

У міру накопичення досвіду ви зможете експериментувати зі складнішими матеріалами, такими як ABS, PETG або спеціалізовані філаменти.

6. Очищення та підготовка поверхні столу

Чиста поверхня столу — ключ до хорошої адгезії. Навіть невеликі забруднення можуть значно погіршити прилипання першого шару.

Методи очищення різних поверхонь

Вибір методу очищення залежить від типу поверхні вашого столу:

• Скло: Очистіть ізопропіловим спиртом перед кожним друком. Періодично мийте теплою водою з милом.
• BuildTak або подібні поверхні: Протирайте ізопропіловим спиртом. Уникайте використання ацетону або інших агресивних розчинників.
• PEI листи: Очищайте ізопропіловим спиртом перед кожним використанням. Для більш ретельного очищення використовуйте м'яке мило та теплу воду, потім ретельно висушіть. Уникайте використання абразивних матеріалів, таких як наждачний папір, оскільки це може пошкодити поверхню PEI.
• Каптонова стрічка: Протирайте ізопропіловим спиртом. Замінюйте стрічку при появі ознак зносу.

При роботі з PEI листами важливо пам'ятати наступне:

• Регулярне очищення ізопропіловим спиртом зазвичай достатнє для підтримки хорошої адгезії.
• Якщо адгезія погіршується, спробуйте більш ретельне очищення з милом і водою.
• У випадку сильних забруднень або залишків пластику, акуратно використовуйте пластиковий скребок або нагрійте поверхню для полегшення видалення залишків.
• Періодично перевіряйте поверхню на наявність пошкоджень і при необхідності замініть лист.

Правильний догляд за PEI листом допоможе продовжити термін його служби та забезпечить стабільно хорошу адгезію для ваших 3D-друкованих моделей.

Важливо: Завжди дочекайтеся повного висихання очищувального засобу перед початком друку.

Періодичне обслуговування столу

Окрім регулярного очищення перед кожним друком, рекомендується проводити більш ретельне обслуговування столу кожні 1-2 місяці:

1. Зніміть стіл з принтера (якщо це можливо).
2. Ретельно вимийте теплою водою з м'яким мийним засобом.
3. Просушіть стіл і переконайтеся у відсутності вологи.
4. Перевірте поверхню на наявність пошкоджень або нерівностей.
5. При необхідності замініть або оновіть поверхню столу.

Регулярне обслуговування допоможе продовжити термін служби вашого столу та забезпечить стабільно хорошу адгезію.

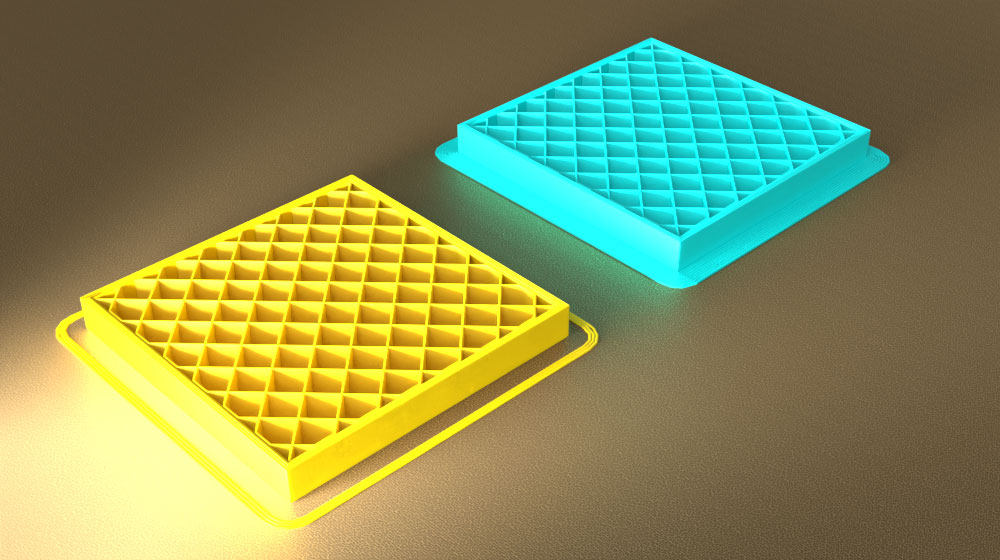

7. Використання спідниці або облямівки

Спідниця (skirt) і облямівка (brim) — це додаткові елементи друку, які допомагають покращити адгезію та стабілізувати модель під час друку.

Відмінності між спідницею та облямівкою

• Спідниця (Skirt):
  • Друкується на невеликій відстані від моделі
  • Не стикається з основною моделлю
  • Допомагає очистити сопло та стабілізувати потік пластику
  • Дозволяє оцінити правильність калібрування столу
• Облямівка (Brim):
  • Друкується впритул до моделі та з'єднується з нею
  • Збільшує площу контакту моделі з поверхнею столу
  • Особливо корисна для моделей з невеликою площею основи
  • Допомагає запобігти відшаруванню кутів і країв моделі

Налаштування параметрів спідниці та облямівки

Правильне налаштування параметрів спідниці та облямівки може значно покращити адгезію та якість друку:

• Налаштування спідниці:
  • Кількість ліній: 3-5 (більше для великих моделей)
  • Відстань від моделі: 2-3 мм
  • Висота: 1-2 шари

Зверніть увагу, що відстань спідниці від моделі зазвичай становить 2-3 мм. Ця відстань достатня для того, щоб спідниця виконувала свої функції (очищення сопла, перевірка екструзії), але при цьому залишалася достатньо близько до моделі для візуальної оцінки рівня столу.

Експериментуйте з цими налаштуваннями для досягнення оптимальних результатів для вашої конкретної моделі та матеріалу.

8. Додаткові поради та трюки

Окрім основних методів покращення адгезії, існує ряд додаткових порад, які можуть допомогти вам досягти ідеального першого шару:

1. Використовуйте камеру для друку: Особливо корисно для матеріалів, чутливих до температури, таких як ABS. Камера допомагає підтримувати стабільну температуру та зменшує ймовірність деформації.
2. Експериментуйте з товщиною першого шару: Збільшення товщини першого шару (наприклад, до 0.3 мм) може покращити адгезію для деяких моделей.
3. Використовуйте вентилятор охолодження правильно: Для першого шару часто рекомендується вимкнути вентилятор охолодження, особливо для матеріалів з високою температурою плавлення.
4. Перевіряйте рівень екструзії: Переекструзія або недоекструзія можуть негативно впливати на адгезію. Переконайтеся, що ваш екструдер правильно відкалібрований.
5. Використовуйте рафт для складних моделей: Рафт — це товстий шар матеріалу між моделлю та столом, який може допомогти з адгезією дуже складних або маленьких моделей.
6. Контролюйте вологість філамента: Вологий філамент може викликати проблеми з адгезією. Зберігайте філамент у сухому місці та використовуйте осушувач при необхідності.

Пам'ятайте, що кожен 3D-принтер унікальний, і те, що працює для одного, може не підійти для іншого. Не бійтеся експериментувати та підлаштовувати налаштування під свої конкретні умови та матеріали.

Висновок: шлях до ідеального 3D-друку

Покращення адгезії першого шару — це процес, що вимагає уваги до деталей та експериментів. Застосовуючи ці вісім ключових секретів і додаткові поради, ви зможете значно підвищити якість ваших 3D-друкованих моделей і зменшити кількість невдалих спроб.

Ось коротке резюме основних пунктів:

1. Правильно калібруйте стіл, використовуючи автоматичні системи, якщо вони доступні.
2. Обирайте оптимальну температуру для столу та екструдера залежно від матеріалу.
3. Використовуйте спеціальні засоби для адгезії, такі як 3DLAC, особливо для складних матеріалів.
4. Налаштуйте швидкість друку першого шару, зазвичай роблячи її повільнішою, ніж для решти моделі.
5. Обирайте відповідний матеріал для вашого проєкту, починаючи з PLA для новачків.
6. Регулярно очищайте та обслуговуйте поверхню друку.
7. Використовуйте спідницю або облямівку для покращення адгезії та стабілізації моделі.
8. Експериментуйте з додатковими налаштуваннями та методами для оптимізації процесу друку.

Пам'ятайте, що вдосконалення навичок 3D-друку вимагає часу та практики. Не засмучуйтесь, якщо не все виходить ідеально з першого разу. Кожна невдала спроба — це можливість навчитися чомусь новому та покращити свої навички.

Ми сподіваємося, що ця стаття допоможе вам досягти ідеальної адгезії першого шару та створювати дивовижні 3D-моделі. Успіхів у ваших 3D-друкованих проєктах!

Якщо у вас залишилися питання або ви хочете поділитися своїм досвідом, не соромтеся залишати коментарі нижче. Ми завжди раді обміну знаннями в нашій спільноті 3D-друку!
